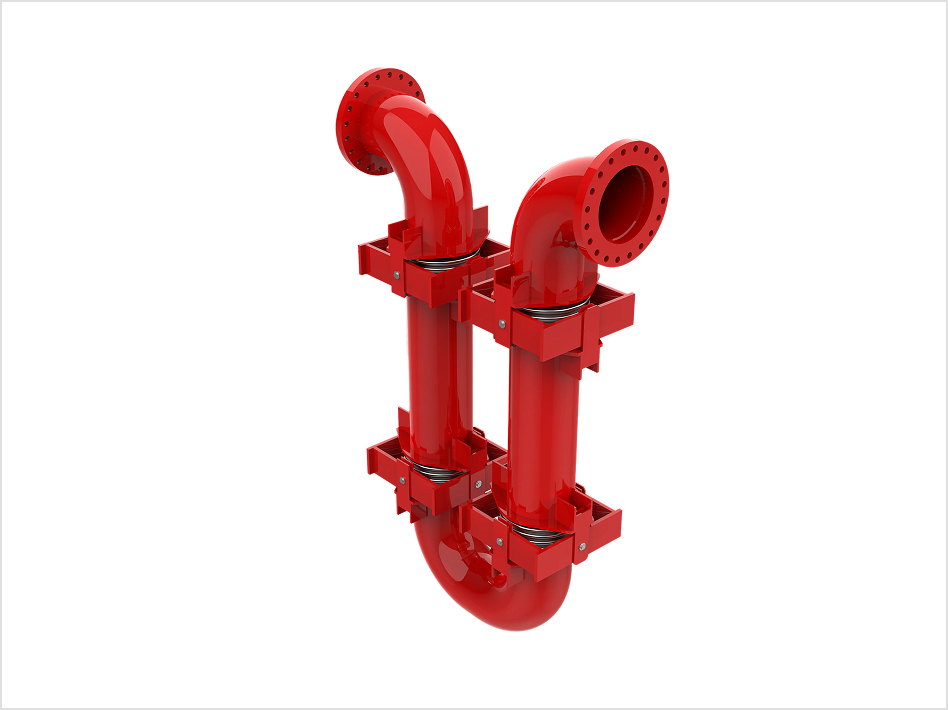

• FLEXTECH 지진분리장치 G Type의 특징
· 400A 이상의 대구경 지진분리장치에 적용
(발전소, 정유공장 등에 적합)
· 지진 진동에 의한 배관의 뒤틀림이 발생 시,
지진 진동의 변위를 흡수하고 제어할 수 있도록 설계
· 설치환경에 따른 다양한 제품 타입 및
Modify 설계 대응력 보유
운전조건 |
| Operation Pressure: 175psi, 300psi |
| Norminal Diameter: DN25(1")~DN600(24") |
| Design Temperature: -40℃~+350℃ |
| Movement: ±XYZ 50mm~300mm |
| Flange Rating: 10K(#150), 20K(#300) |
Seismic Test : ASME B31.1 |
구조 및 재질 |
| Connection Type: Flange, Groove, Weld End |
| Bellows Material: STS304,STS316L,Inco.625 |
| Braid Material: STS304 Wire |
| Flange Material : STS304 / Carbon Steel |
| Elbow & Turn Material: STS304/Carbon Steel |
Paint : Powder Coating |

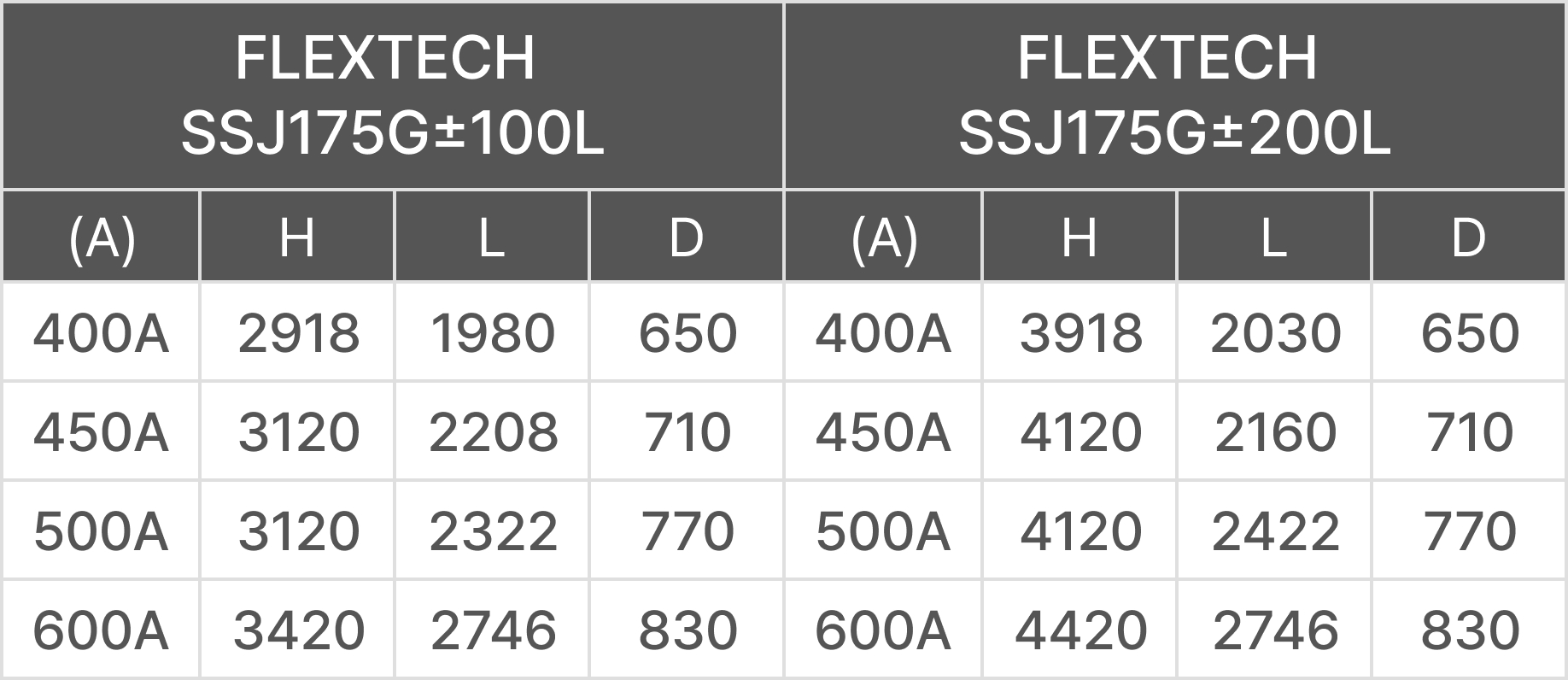

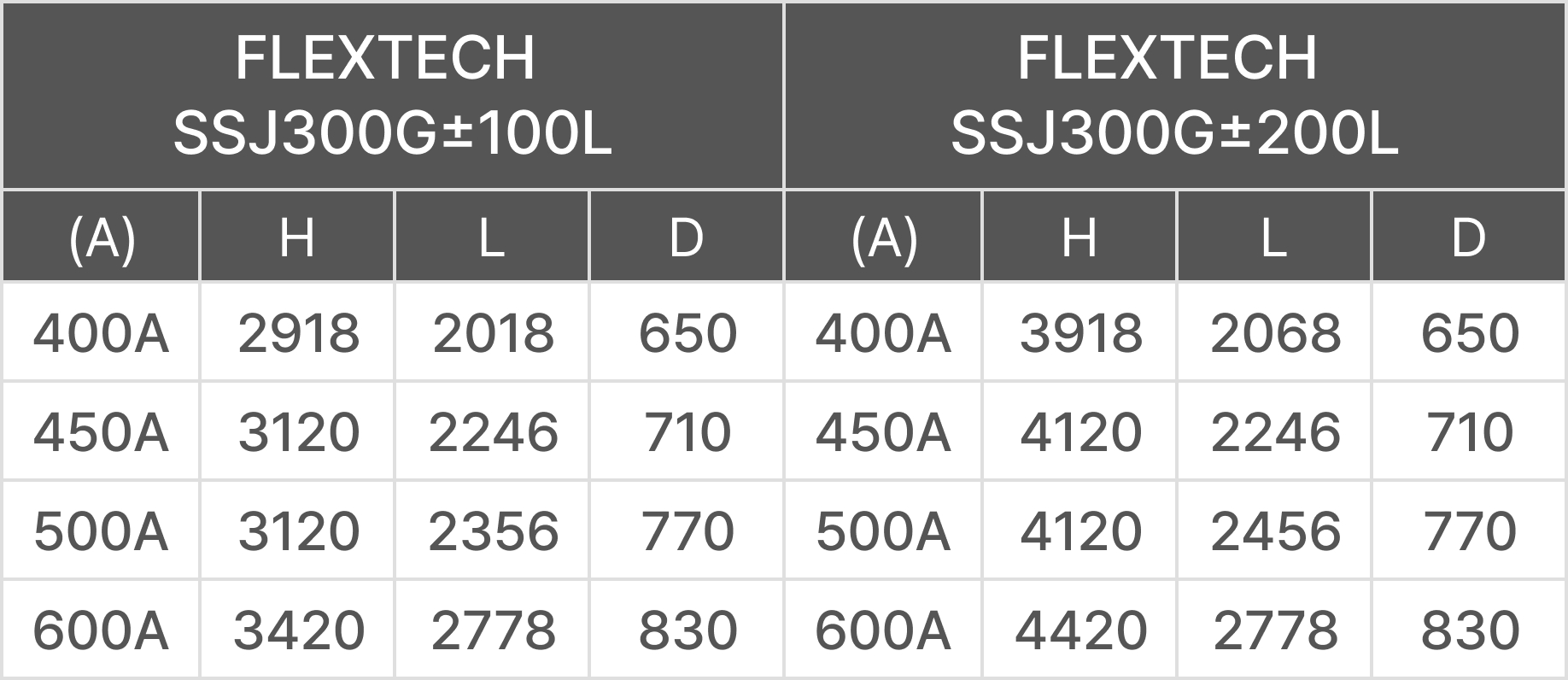

• FLEXTECH SSJ175G / SSJ300G
* Gimbal Type 지진분리장치를 설치시 양측 연결부로부터 최대 1.8m이내의 배관부에 Anchor(또는 Trust Force를 충분히 견딜 수 있는 4방향 버팀대)를 설치하여야 합니다.
* Gimbal Type 지진분리장치는 현장별 Modify 제공으로 주문시 별도 문의해야 합니다.
G TYPE
• FLEXTECH 지진분리장치 G Type의 우수한 특징
· 400A 이상의 대구경 지진분리장치에 적용 (발전소, 정유공장 등에 적합)
· 지진 진동에 의한 배관의 뒤틀림이 발생시 지진 진동의 변위를 흡수하고 제어할 수 있도록 설계
· 설치환경에 따른 다양한 제품 타입 및 Modify 설계 대응력 보유
운전조건 |
| 1. Operation Pressure: 175psi, 300psi |
| 2. Norminal Diameter: DN25(1")~DN600(24") |
| 3. Design Temperature: -40℃~+350℃ |
| 4. Movement: ±XYZ 50mm~300mm |
| 5. Flange Rating: 10K(#150), 20K(#300) |
6. Seismic Test : ASME B31.1 |
구조 및 재질 |
| 1. Connection Type: Flange, Groove, Weld End 등 |
| 2. Bellows Material: STS304, STS316L, Inco.625 등 |
| 3. Braid Material: STS304 Wire |
| 4. Flange Material : STS304 / Carbon Steel |
| 5. Elbow & Turn Material: STS304 / Carbon Steel |
6. Paint : Powder Coating |

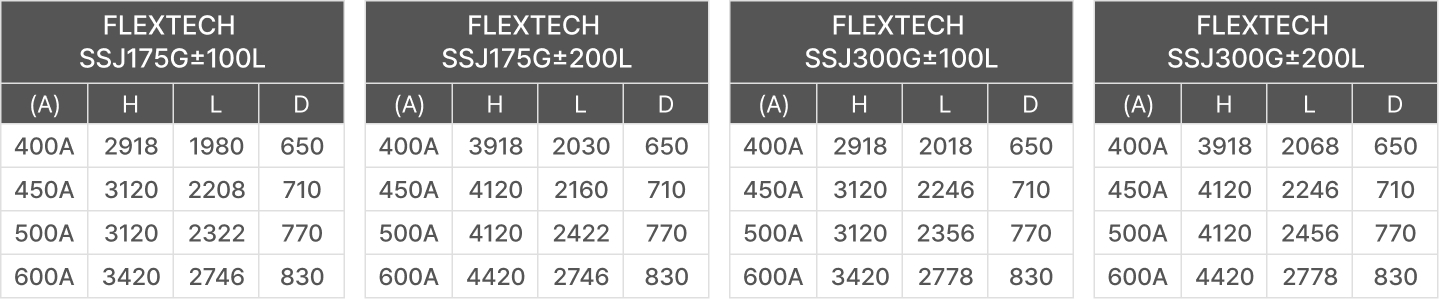

• FLEXTECH SSJ175G / SSJ300G
* Gimbal Type 지진분리장치를 설치시 양측 연결부로부터 최대 1.8m이내의 배관부에 Anchor(또는 Trust Force를 충분히 견딜 수 있는 4방향 버팀대)를 설치하여야 합니다.
* Gimbal Type 지진분리장치는 현장별 Modify 제공으로 주문시 별도 문의해야 합니다.
