• FLEXTECH 가요성이음장치
· 지진시 수조 또는 가압송수장치와 배관 사이 등에서
발생하는 상대 변위 발생에 대응하기 위해 수평 및 수직
방향의 변위를 허용하는 플렉시블 조인트임.
· FM1920의 내구성 설계충족
· 신축량에 대한 길이 변경으로 내진설계가 요구하는
수조설비, 펌프설비, 약품탱크 설비 등 배관
시스템에 적용
• 가요성이음장치 적용대상
· 수조의 급수관 및 송수관의 연결부
· 수조의 수평배관 설치시 OFF-SET 적용 설치
· 가압송수장치의 흡입, 토출구
· 기타 면진건물의 가스관, 유류관, 음용수관 등
신축이 요구되는 곳
인증 |
 |
운전조건 |
| Operation Pressure: 175psi, 300psi |
| Norminal Diameter: DN25(1")~DN600(24") |
| Design Temperature: -40℃~+350℃ |
| Flange Rating: 10K(#150), 20K(#300) |
| Seismic Test : ASME B31.1 |
구조 및 재질 |
| Connection Type: Flange, Groove, Weld End |
| EndConnection Matrial:STS304 Carbon Steel |
| Bellows Material: STS304,STS316L,Inco.625 |
| Braid Material: STS304 Wire |
| Paint : Powder Coating |

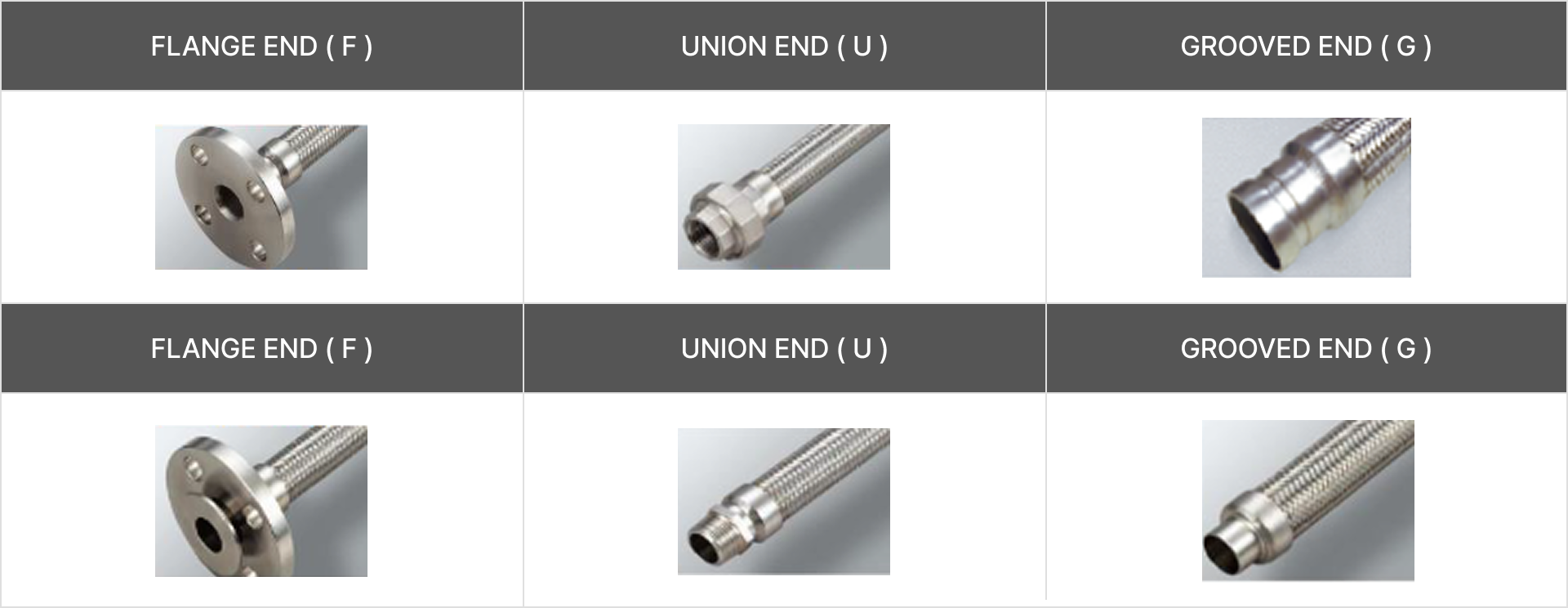

• 가요성이음장치 연결구 종류
• 가요성이음장치 타입

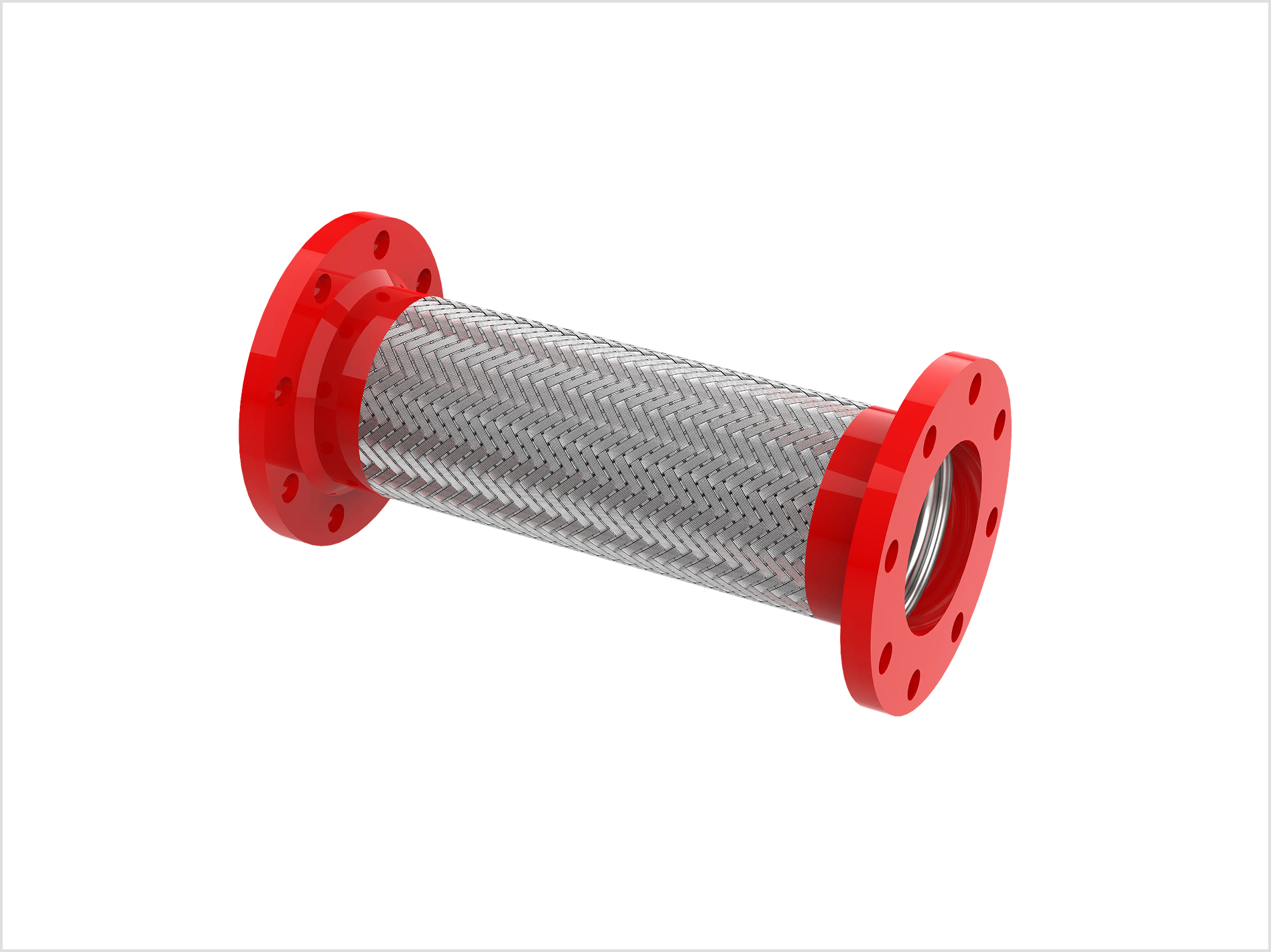

MFH-CF

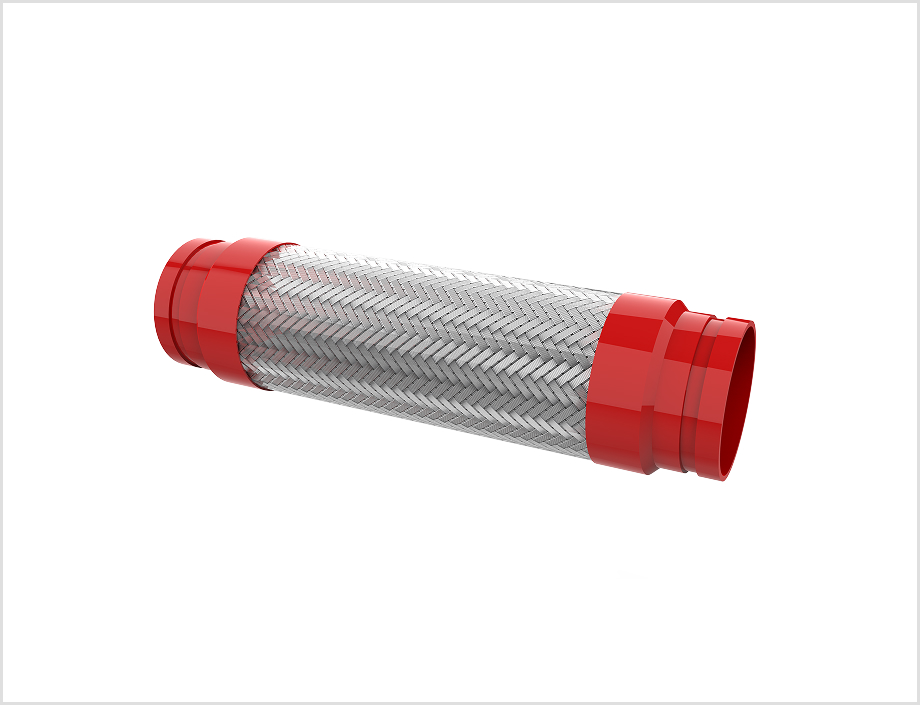

MFH-CG

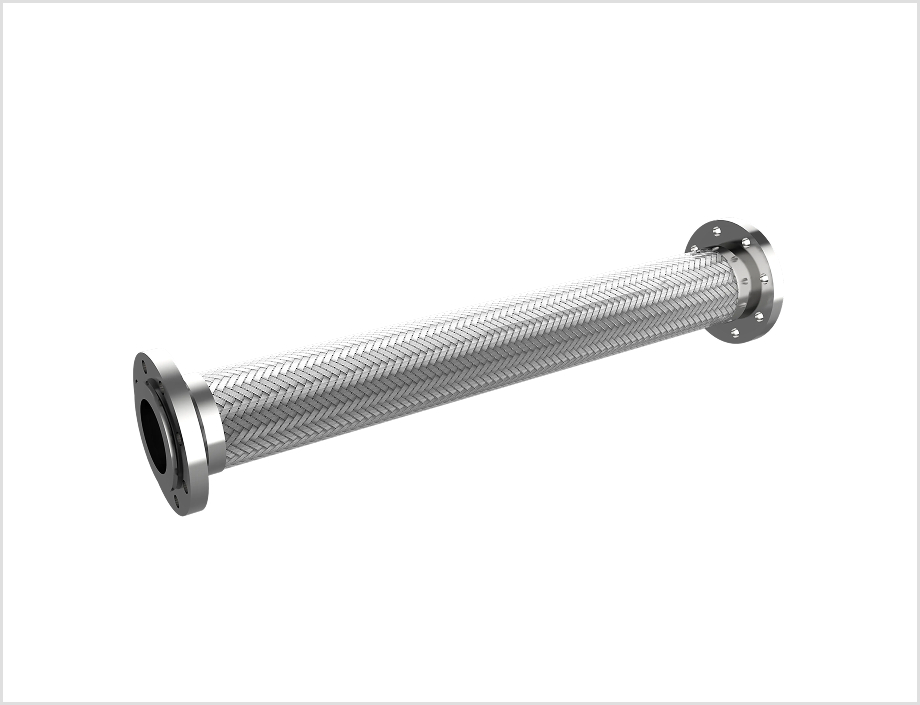

MFH-SF

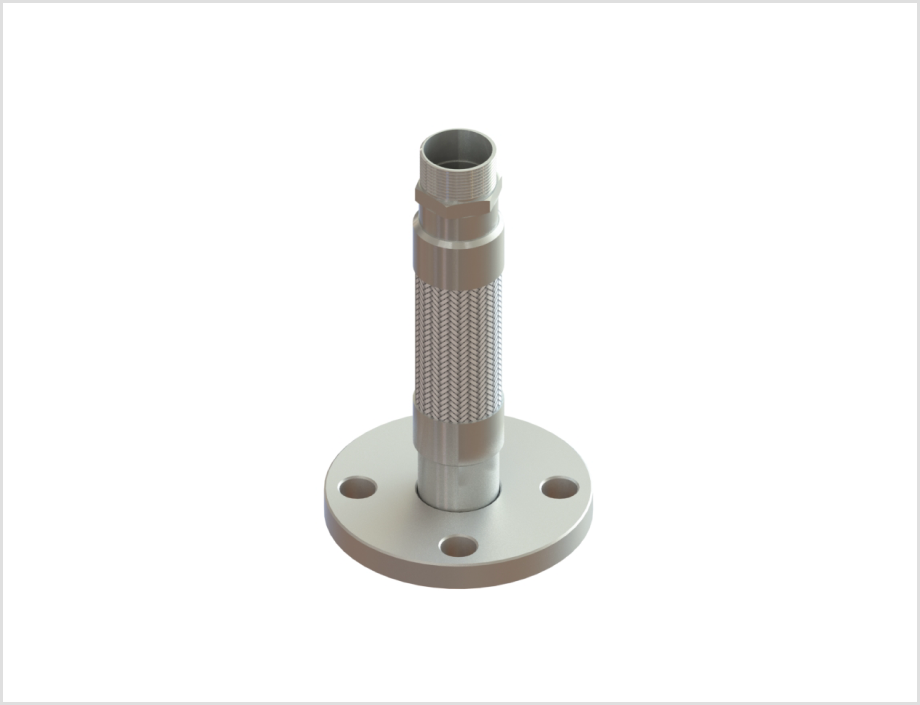

헥사니플타입
• 지진분리장치 설치
MFH
클릭 시, 상세 스펙을 확인할 수 있습니다.
• FLEXTECH 가요성이음장치
· 지진시 수조 또는 가압송수장치와 배관 사이 등에서 발생하는 상대
변위 발생에 대응하기 위해 수평 및 수직 방향의 변위를 허용하는
플렉시블 조인트임.
· FM1920의 내구성 설계충족
· 신축량에 대한 길이 변경으로 내진설계가 요구하는 수조설비,
펌프설비, 약품탱크 설비 등 배관 시스템에 적용
• 가요성이음장치 적용대상
· 수조의 급수관 및 송수관의 연결부
· 수조의 수평배관 (설치시 OFF-SET 적용 설치)
· 가압송수장치의 흡입, 토출구
· 기타 면진건물의 가스관, 유류관, 음용수관 등 신축이 요구되는 곳
인증 |
|
운전조건 |
| 1. Operation Pressure: 175psi, 300psi |
| 2. Norminal Diameter: DN25(1")~DN600(24") |
| 3. Design Temperature: -40℃~+350℃ |
| 4. Flange Rating: 10K(#150), 20K(#300) |
| 5. Seismic Test : ASME B31.1 |
구조 및 재질 |
| 1. Connection Type: Flange, Groove, Weld End 등 |
| 2. End-Connection Matrial: STS304 / Carbon Steel |
| 3. Bellows Material: STS304, STS316L, Inco.625 등 |
| 4. Braid Material: STS304 Wire |
| 5. Paint : Powder Coating |

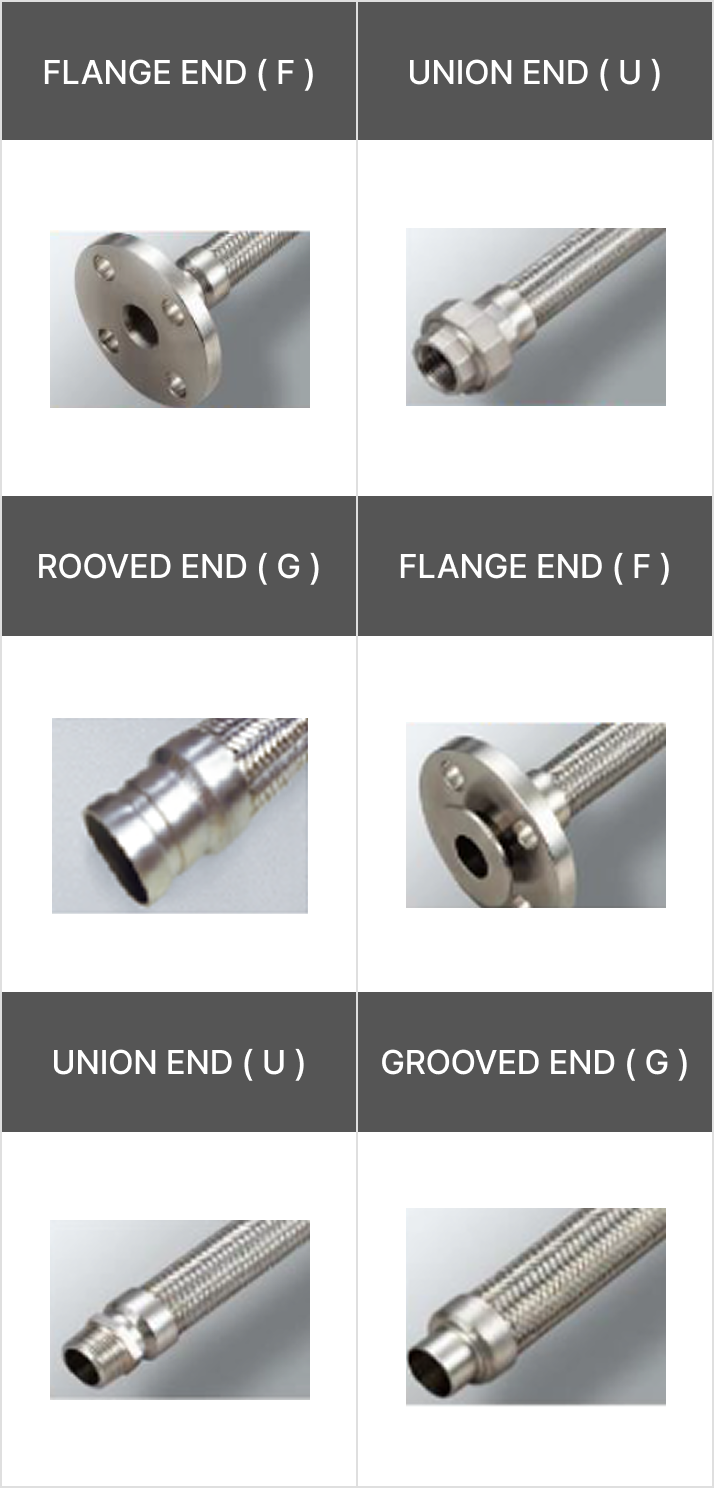

• 가요성이음장치 연결구 종류
• 가요성이음장치 타입

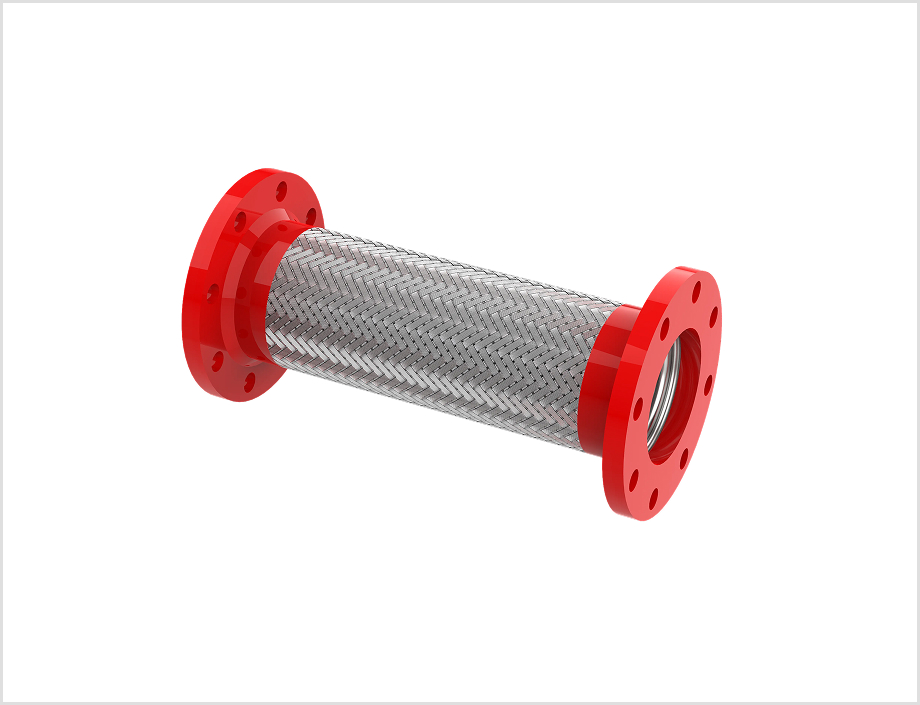

MFH-CF (플랜지타입)

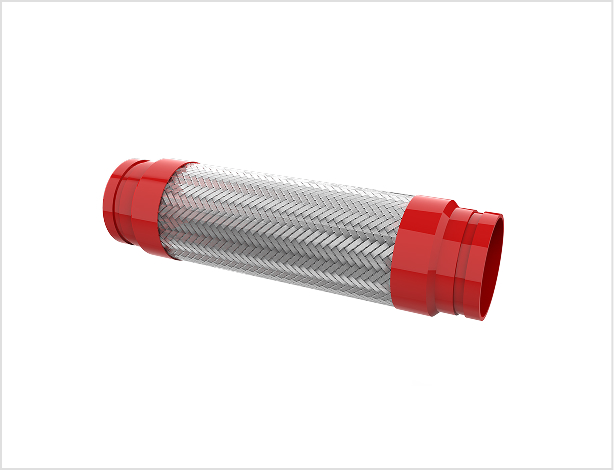

MFH-CG (그루브타입)
MFH-SF (플랜지타입)
MFH-HX (헥사니플타입)

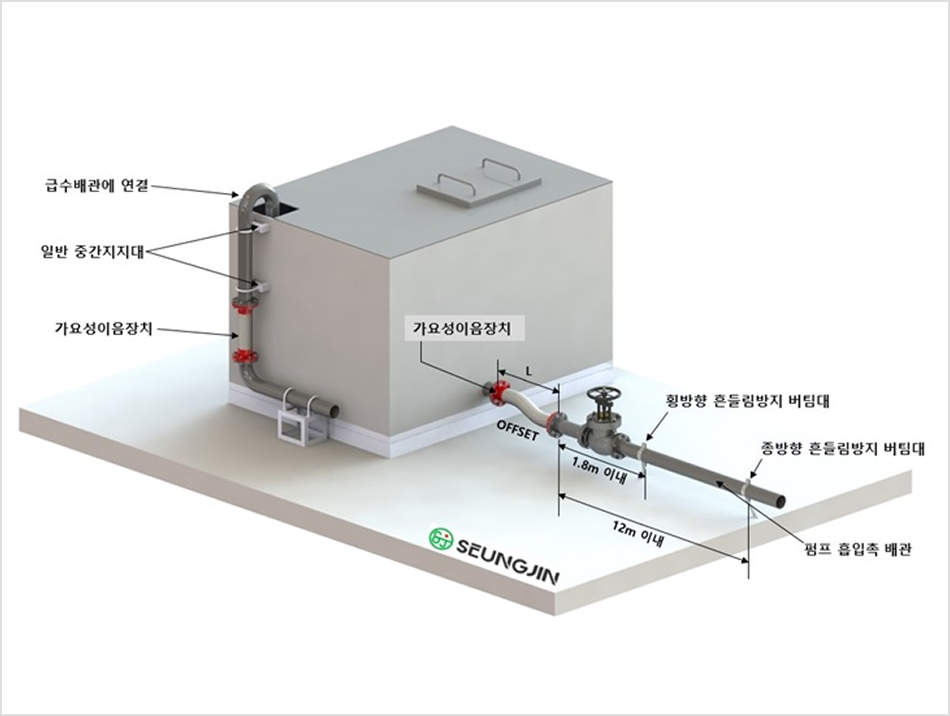

• 가요성이음장치 설치
